Как проектируется архитектура робота и что в нее входит?

В современной робототехнике хороший результат зависит не только от «железа» или только от программ. Даже мощный бортовой компьютер бесполезен, если сенсорные системы работают несогласованно, а приводы получают команды с задержкой. И наоборот: точные датчики не спасут проект, если логика управления слабо продумана. Архитектура нужна именно для того, чтобы все части системы работали как единое целое.

Введение в архитектуру робота

Если смотреть на робота как на систему, архитектура — это не один компонент, а способ связать между собой вычислительные узлы, сенсоры, приводы, интерфейсы связи и программное обеспечение. Это системный принцип: сначала определяется, что должен делать робот, а уже потом — какие модули нужны и как они будут взаимодействовать.

Для широкого круга задач — от сервисного робота до промышленного манипулятора — архитектура становится основой проектирования системы. Она помогает ответить на практические вопросы: где обрабатываются данные, как распределяется нагрузка, каким образом модуль компьютерного зрения передает результат контроллеру движения, как синхронизируются процессоры и какие интерфейсы нужны для связи с внешними системами.

Ключевые выводы:
— архитектура задает логику работы всей системы;
— она объединяет аппаратную и программную части;
— от нее зависят масштабируемость, надежность и удобство модернизации;

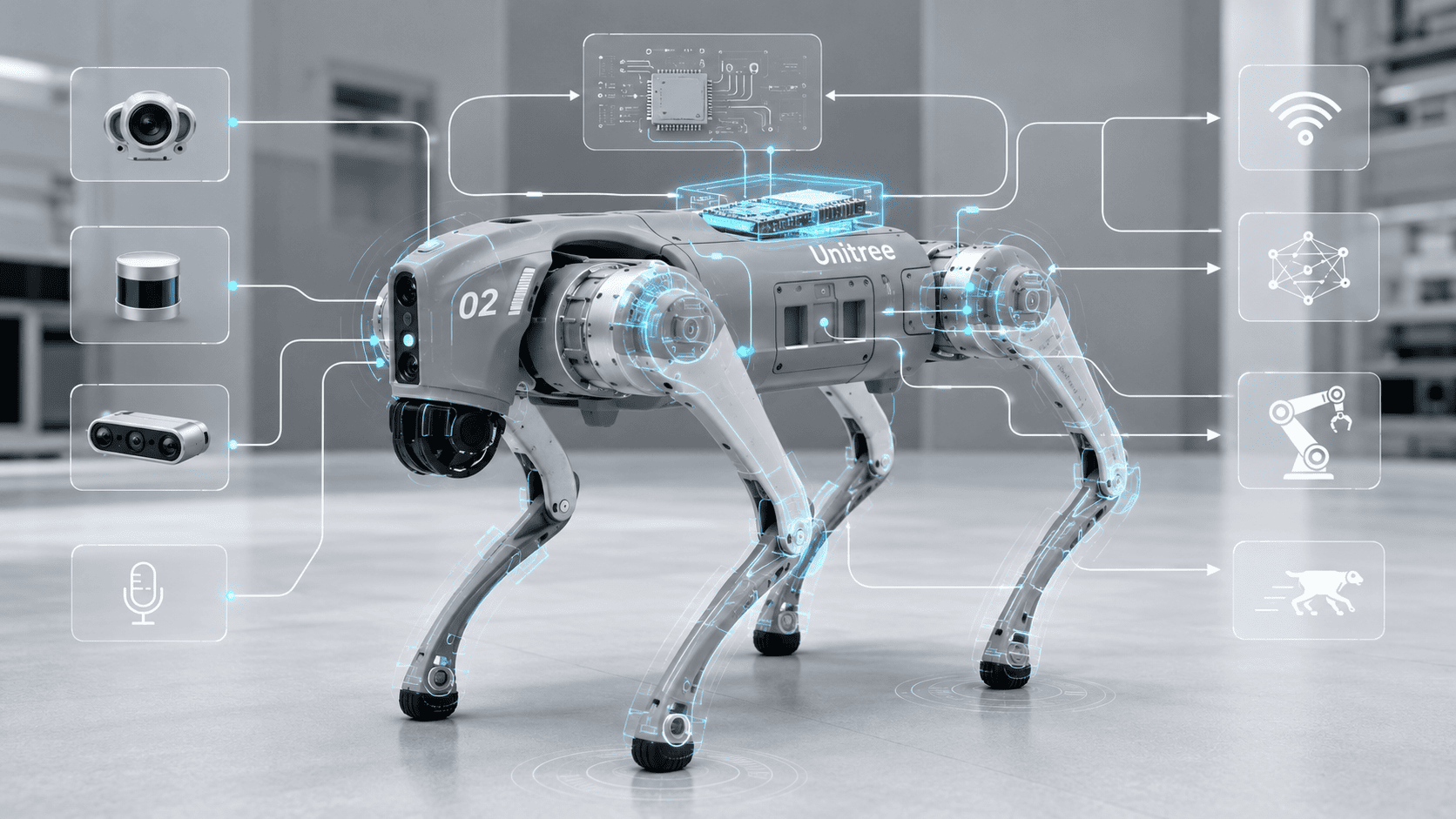

— для понимания темы хорошо подходит схема общей архитектуры робота с блоками «сенсоры — вычисление — управление — действие».

Что такое архитектура робота?

В инженерном смысле архитектура робота — это способ организации компонентов в единую функциональную систему. Речь идет не только о расположении модулей, но и о ролях каждого узла, каналах обмена данными, точках принятия решений и правилах синхронизации. Один и тот же набор деталей можно собрать в удачную систему или в неудобную — разница как раз в архитектуре.

Логическая структура тесно связана с типом машины. Промышленный робот обычно строится вокруг точного и предсказуемого цикла управления. Мобильный робот сильнее зависит от сенсорных систем, навигации и сетевого взаимодействия. Коллаборативный робот уделяет больше внимания безопасной координации с человеком. А для дискретных систем, где работа строится как последовательность состояний и событий, важна ясная логика переходов между режимами.

Признаки хорошо спроектированной архитектуры:
— понятное разделение ролей между модулями;
— предсказуемый обмен данными;
— возможность расширения без полной переделки системы;
— удобство тестирования и диагностики;
— устойчивость к сбоям отдельных компонентов.

Основные принципы построения архитектуры робота

Архитектура не начинается с выбора платы или языка программирования. Сначала определяется логика системы.

1. Модульность. Каждый блок должен решать свою задачу: восприятие, управление, связь, движение.

2. Масштабируемость. Система должна позволять добавлять новые датчики, приводы или программные функции без разрушения всей конструкции.

3. Надежность. Отказ одного модуля не должен автоматически выводить из строя всего робота.

4. Управляемость. Архитектура должна быть понятной для настройки, тестирования и сопровождения.

5. Баланс централизации и распределения. В одних проектах удобнее единый центр управления, в других — многопроцессорная система с несколькими независимыми узлами.

Централизованный подход проще в разработке и отладке, но хуже масштабируется. Распределенный — гибче, но требует более аккуратной синхронизации и продуманного сетевого взаимодействия.

Компоненты архитектуры робота

Если упростить, почти любой современный робот состоит из четырех крупных слоев: вычислительная часть, сенсорные системы, исполнительные механизмы и программное обеспечение. Между ними работают интерфейсы связи и логика управления.

Это можно представить так:

Слой	За что отвечает?
Вычислительный	Обрабатывает данные, принимает решения
Сенсорный	Получает информацию о среде и состоянии робота
Исполнительный	Превращает команды в движение и физическое действие
Программный	Задает правила работы, алгоритмы, сценарии и координацию

Мозг робота: процессоры и вычислительные системы

Бортовой компьютер часто называют «мозгом» робота, потому что именно он собирает данные от датчиков, запускает алгоритмы и координирует остальные модули. Но в реальных системах этот «мозг» нередко распределен: центральный процессор решает более сложные задачи, а микроконтроллеры отвечают за локальное управление приводами, сбор сигналов и быструю реакцию на события.

Здесь важно различать несколько уровней:
— процессор — общий вычислительный узел;
— центральный процессор — основной модуль, который координирует систему;
— микроконтроллер — компактный контроллер для конкретных задач, например управления двигателем или опроса датчика.

Сравнение вычислительных узлов:

Тип узла	Основная роль	Где уместен?
Центральный процессор	Сложная логика, координация, высокоуровневые алгоритмы	Мобильный робот, сервисный робот, компьютерное зрение
Микроконтроллер	Быстрый контроль периферии и приводов	Двигатели, датчики, низкоуровневое управление
Система процессоров	Разделение нагрузки между задачами	Сложные и многомодульные роботы

Архитектурные соединения процессоров

Когда в роботе несколько вычислительных узлов, их нужно не просто подключить, а согласовать по времени и приоритетам. Для этого используются буфер, сигнальная ячейка, точка синхронизации и генератор времени.

Простыми словами:
— буфер временно хранит данные, пока их не обработают;
— сигнальная ячейка помогает передать событие от одного модуля другому;
— точка синхронизации нужна, чтобы процессы «встретились» в нужный момент;
— генератор времени задает общий ритм работы системы.

В более сложных схемах также применяются регистр прерываний и специальные управляющие элементы, которые позволяют системе быстро переключаться на важное событие — например, на аварийную остановку или на препятствие перед колесным роботом.

Бортовые компьютеры и операционные системы

В робототехнике встречаются разные платформы. Для компактных и учебных систем часто используют Raspberry Pi. Для более ресурсоемких задач компьютерного зрения и нейронных сетей — платы семейства NVidia Jetson Nano и более мощные вычислительные модули того же класса. В промышленных и корпоративных системах распространены x86-платформы.

С операционными системами ситуация похожая. В роли операционной системы робота чаще всего используют Linux — из-за гибкости, большого количества библиотек и удобства интеграции. Windows тоже применяется, особенно там, где важны определенные корпоративные инструменты или совместимость с существующей ИТ-средой.

Сравнение платформ:

Платформа	Сильные стороны	Ограничения
x86	Высокая вычислительная мощность, широкий выбор ПО	Больше требования к питанию и габаритам
Raspberry Pi	Доступность, компактность, удобство для прототипов	Ограниченные ресурсы для тяжелых задач
NVidia Jetson Nano	Удобство для ИИ, компьютерного зрения и нейронных сетей	Выше требования к настройке и охлаждению

Плюсы и минусы операционных систем:
— Linux — гибкость, зрелая экосистема, удобство для робототехники;
— Windows — хорошая совместимость с частью прикладного ПО, но чаще требует более осторожной настройки во встраиваемых системах.

Сенсоры и датчики: системы восприятия

Робот не может действовать без данных о мире вокруг. Эту роль выполняют сенсорные системы. Датчик или сенсор передает системе сигнал о расстоянии, положении, ускорении, изображении или состоянии механизма.

Чаще всего в архитектуру входят:
— web-камера — для изображения и компьютерного зрения;
— лазерный дальномер — для измерения расстояния и навигации;
— гироскоп — для оценки углового движения;
— акселерометр — для контроля ускорения и наклона;
— датчики тока, положения, температуры и контакта — для внутренней диагностики и контроля состояния.

Исполнительные механизмы: приводы и манипуляторы

После восприятия и вычисления наступает действие. Робот должен не просто «понять» ситуацию, а физически выполнить команду. Это задача исполнительных механизмов.

Здесь используются:
— сервоприводы и серводвигатель — для точного положения и движения;
— электрический двигатель — для общей тяги и перемещения;
— коллекторный двигатель — в тех системах, где он подходит по конструкции и бюджету;
— регулятор хода — для управления скоростью и направлением электродвигателя;
— манипулятор — для работы с объектами, захвата, подачи и сборки.

У колесного робота акцент обычно на двигателях, регуляторах хода и навигации. У промышленного робота — на точности манипулятора и траектории. У сервисного робота архитектура часто сочетает движение, сенсоры и интерфейс общения с человеком.

Интерфейсы в архитектуре робота

Подсистемы робота должны разговаривать друг с другом на понятном языке. Поэтому интерфейсы в архитектуре робота предназначены для обмена данными, координации, управления и интеграции модулей. Без них отдельные блоки останутся разрозненными устройствами, а не единой системой.

В реальных проектах применяются и простые проводные соединения, и сетевые схемы:
— COM-интерфейс — для последовательной связи с контроллерами и периферией;
— USB — для подключения камер, модемов, накопителей и вспомогательных устройств;
— Ethernet — для надежной проводной сети внутри системы или между устройствами;
— Wi-Fi — для беспроводной связи и удаленного доступа;
— TCP/IP — как базовый сетевой стек для обмена данными между узлами и сервисами.

Сравнение интерфейсов:

Интерфейс	Где применяют?
COM	Связь с контроллерами, простая периферия
USB	Камеры, датчики, внешние модули
Ethernet	Стабильная проводная сеть, промышленные и серверные узлы
Wi-Fi	Беспроводной доступ, телеметрия, сервисные функции
TCP/IP	Сетевое взаимодействие между программными и аппаратными модулями

По сути, программный интерфейс и физический канал связи работают вместе. Один отвечает за то, как передаются команды и данные на уровне логики, другой — за то, по какому каналу это происходит.

Управление роботом через компьютерное зрение

Компьютерное зрение давно стало частью архитектуры современных роботов. Оно позволяет системе использовать изображение с камеры не как «картинку для оператора», а как источник данных для решения задач. Сюда входят распознавание изображений, оценка положения объектов, поиск препятствий, чтение маркеров и другие сценарии.

В более сложных системах подключаются искусственный интеллект, нейронные сети и интеллектуальные алгоритмы. Они помогают распознавать людей, коробки, инструменты, дефекты поверхности или знаки в среде движения. Но важно понимать: компьютерное зрение не заменяет архитектуру, а встраивается в нее как один из вычислительных модулей. Ему нужны датчики, ресурсы процессора, интерфейсы передачи данных и понятная логика передачи результата в блок управления движением.

Что является частью архитектуры робота: программное обеспечение

Программное обеспечение — такая же важная часть архитектуры, как датчики или приводы. Именно ПО превращает набор компонентов в управляемую систему. Сюда входят операционная система робота, драйверы устройств, логика управления, модули связи, диагностика, безопасность и высокоуровневые алгоритмы поведения.

На практике используются:
— Linux и другие операционные системы общего или специального назначения;
— драйверы для работы с датчиками и приводами;
— middleware и фреймворки, в том числе ROS 2;
— библиотеки для компьютерного зрения, навигации и связи;
— логика на языках программирования вроде C# и Java, если проект и экосистема это предполагают.

Здесь же становятся важны API, SDK и интерфейс программирования приложений. Они нужны, чтобы разработчик не писал все с нуля, а использовал готовую библиотеку, программный интерфейс или набор инструментов для интеграции датчика, камеры, манипулятора или облачного сервиса.

Типы архитектур роботов

Разные проекты требуют разной организации управления и вычислений. В этом смысле архитектура бывает не «правильной» или «неправильной», а подходящей или неподходящей под задачу.

Централизованная архитектура

Здесь есть единый центр управления — один основной вычислительный узел, который принимает данные, обрабатывает их и выдает команды. Такой подход проще по логике и удобен для небольших и средних систем, где важна ясная структура.

Плюсы:
— проще проектирование и отладка,
— меньше сложностей с синхронизацией,
— удобнее для компактных платформ.

Ограничения:
— выше нагрузка на центральный узел,
— хуже масштабируемость,
— при отказе главного блока страдает вся система.

Распределенная архитектура

В распределенной архитектуре функции делятся между несколькими узлами. Это может быть многопроцессорная система, модульная система или сеть контроллеров, связанных по Ethernet, CAN, TCP/IP или другим каналам.

Такой подход особенно важен для сложных, масштабируемых роботов, где один узел отвечает за зрение, другой — за движение, третий — за манипулятор, а четвертый — за связь с внешней системой. Здесь особенно велика роль сетевого взаимодействия, буферов и согласования процессов.

Архитектура интеллектуального робота

Если в систему встроены искусственный интеллект, машинное обучение и нейронные сети, архитектура должна учитывать еще и потоки данных для обучения, инференса и адаптации поведения. Интеллектуальный робот — это не просто устройство с ИИ-модулем, а система, где восприятие, анализ и действие тесно связаны.

Характеристики таких систем:
— работа с изображением, звуком и телеметрией одновременно;
— использование моделей распознавания и прогнозирования;
— сочетание классической логики управления и ИИ;
— повышенные требования к вычислительным ресурсам и качеству данных.

Архитектурные фрагменты и шаблоны

В робототехнике часто применяют типовые шаблоны, которые помогают согласовать процессы и события. В литературе и инженерной практике встречаются такие понятия, как вентиль, точка синхронизации, пассивное внимание и регистр прерываний.

Если объяснять просто:
— вентиль ограничивает или разрешает прохождение сигнала;
— точка синхронизации помогает нескольким процессам завершить этап согласованно;
— пассивное внимание означает, что модуль ожидает событие, а не тратит ресурсы на постоянный активный опрос;
— регистр прерываний помогает быстро реагировать на важные сигналы.

Языки и уровни управления роботом

Управление роботом редко бывает однослойным. Обычно есть низкий уровень — работа с датчиками, приводами и временем цикла, средний уровень — координация модулей и выполнение сценариев, высокий уровень — навигация, распознавание, планирование и взаимодействие с человеком.

Для разных уровней применяются разные инструменты. Где-то уместны C и C++, где-то — C# или Java, особенно если робот интегрируется с корпоративным ПО, пользовательскими интерфейсами или серверной логикой. Главное не язык сам по себе, а то, насколько он подходит по стабильности, библиотекам и требованиям к системе.

SDK и программирование роботов

SDK — это набор инструментов для разработки. API — программный интерфейс, через который один модуль обращается к другому. Библиотека — готовый программный компонент, который решает типовую задачу. Все это упрощает создание робота и делает интеграцию быстрее.

На практике SDK и API помогают:
— подключать камеры, лидары и манипуляторы;
— связывать робота с внешними сервисами;
— ускорять разработку функций навигации, зрения и связи;
— уменьшать объем низкоуровневой работы в проекте.

Проектирование архитектуры робота

Проектирование системы начинается не с выбора платы, а с постановки задачи. Нужно понять, где робот будет работать, что он должен делать, какие ограничения есть по бюджету, размеру, питанию, безопасности и скорости реакции.

Этапы проектирования:

1. Определение целей и сценариев работы.

2. Концептуальное проектирование и выбор системного принципа.

3. Разделение функций между аппаратной и программной частью.

4. Выбор вычислительной платформы, датчиков, приводов и интерфейсов.

5. Разработка логики обмена данными и управления.

6. Тестирование, оптимизация и итерация.

Ключевые этапы разработки архитектуры

Хорошая архитектура почти никогда не рождается в первом варианте. Сначала создают концепт, затем собирают прототип, проверяют работу сенсоров, вычислительных узлов и приводов, после чего уточняют слабые места. Итерация здесь обязательна: именно она показывает, где не хватает производительности, где лишняя задержка, а где модуль стоит перераспределить на другой процессор или микроконтроллер.

Современные тенденции в архитектуре роботов

Сегодня архитектуры становятся более гибкими. Даже если робот физически работает на месте, часть его функций может опираться на облачные вычисления, внешние сервисы или удаленную аналитику. Кроме того, усиливается интерес к мультиагентным системам, где несколько роботов координируют работу между собой.

Заметные тенденции:
— переход к гибридным схемам с локальными и облачными вычислениями,
— микросервисная архитектура для сложных программных контуров,
— усиление роли ИИ и компьютерного зрения,
— рост числа модульных и распределенных систем,
— более тесная интеграция роботов с корпоративной цифровой средой.

Практические примеры архитектуры робота

Тип задачи сильно влияет на архитектуру.

Мобильный робот чаще строится вокруг сенсоров навигации, вычислительного блока, двигателей и системы связи.

Промышленный робот делает ставку на точное движение, повторяемость, надежную логику цикла и безопасную интеграцию в производственную ячейку. Для него важна связка контроллера, привода и манипулятора.

Сервисный робот сочетает восприятие среды, пользовательский интерфейс, связь и сценарии взаимодействия с человеком. Ему нужны не только сенсоры и приводы, но и хороший программный слой.

Коллаборативный робот особенно чувствителен к архитектуре безопасности, управлению усилием, прогнозированию движения и координации с оператором.

Как пример класса можно аккуратно упомянуть робот Go1 от Unitree Robotics. Это наглядный кейс того, как тип робота определяет архитектуру: для мобильной четвероногой платформы особенно важны устойчивость, быстрый контур управления движением, сенсорные системы и согласованная работа вычислительных узлов. Без выдуманных характеристик здесь достаточно самого принципа: задача движения напрямую формирует архитектурные решения.

Заключение

Архитектура робота — это фундамент всей системы. Она показывает, как соединяются процессоры, датчики, интерфейсы связи, приводы и программное обеспечение, чтобы робот не просто существовал как набор деталей, а выполнял полезную работу. Чем лучше продумана архитектура, тем легче масштабировать проект, внедрять новые функции и поддерживать систему в реальной эксплуатации.

Ключевые выводы:
— архитектура связывает аппаратную и программную части в одну систему;
— бортовой компьютер — важный центр управления, но в сложных проектах вычисления часто распределяются;
— сенсоры дают восприятие, приводы дают действие, интерфейсы дают координацию;
— хорошее проектирование системы всегда опирается на задачу, ограничения и последующее тестирование.

FAQ

1. Что такое архитектура робота?
Это общая структура системы, которая определяет, как робот получает данные, обрабатывает их, принимает решения и выполняет действия.

2. Какие ключевые компоненты включает в себя архитектура автономного робота?
Обычно это вычислительный блок, сенсорные системы, исполнительные механизмы, интерфейсы связи и программное обеспечение.

3. Какой элемент архитектуры можно назвать мозгом робота?
Чаще всего так называют бортовой компьютер или центральный вычислительный узел, который координирует работу всей системы.

4. Каким образом реализуется взаимодействие между различными подсистемами в архитектуре робота?
Через интерфейсы связи, протоколы обмена данными, буферы, механизмы синхронизации и программную логику, которая согласует работу модулей.
